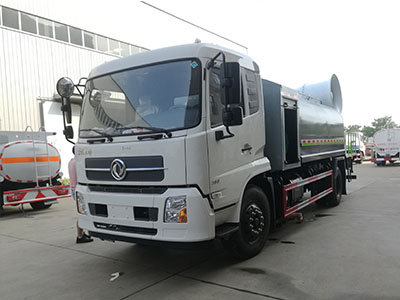

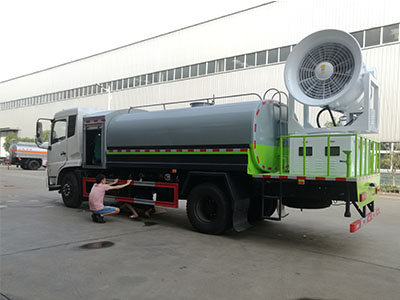

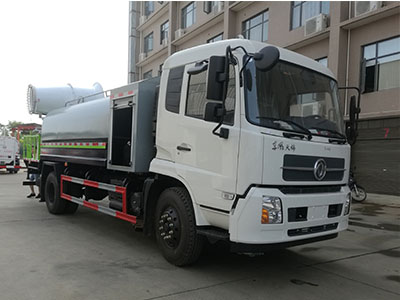

天錦HTW5160TDYD型多功能抑塵車

整車技術參數
車輛名稱:	HTW5160TDYD多功能抑塵車	公告批次:	303
産品商标	專威牌	産品号
車輛型号:	HTW5160TDYD	目錄序号:	(十七)124
免檢:		發布日期:	20171229
總質量	15800(Kg)	容積:
額定載質量	5070,5005(Kg)	整備質量	10600(Kg)
外形尺寸	8950,9750,10050×2500×3800(mm)	貨廂尺寸	××(mm)
額定載客	(人)	準拖挂車總質量	(kg)
駕駛室:		前排乘客:	2,3(人)
防抱死系統:	有	載質量利用系數
接近角/離去角:	20/10(°)	前懸/後懸:	1430/2820(mm)
軸數:	2	軸距:	3800,4200,4500,4700,5000(mm)
軸荷:		最高車速:	98(km/h)
其它	1、該車主要用于城市街道的噴霧抑塵,主要專用裝置爲噴霧總成。該車僅選用4700mm軸距底盤。外形長/後伸對應關系爲:8950/0,9750/800,10050/1100。2、側,後防護裝置材料均爲Q235,側防護螺栓連接,後防護焊接,截面尺寸爲120×50mm,離地度爲500mm。3、随底盤選裝駕駛室。安裝帶有衛星定位功能的行駛記錄儀。ABS型号:3631010-C2000,4460046440;生産廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司。
底盤技術參數
底盤型号	DFL1160BX1V	底盤企業:	東風商用車有限公司
輪胎數	6	彈簧片數:	7/9+6,8/10+8,10/11+10
輪胎規格:	9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P	傳動型式:
前輪距:	1880,1900,1920	後輪距:	1800,1860,1820
底盤排放标準:	GB3847-2005,GB17691-2005國Ⅴ
燃料種類:	柴油	油耗:
發動機型号	發動機生産企業	排量	功率
ISB180 50	東風康明斯發動機有限公司	5900	132

車輛配置：（1）底盤采用DFL1160BX1V型二類底盤，配置天錦豪華駕駛室，軸距4700mm，采用康明斯180馬力國五排放柴油發動機，帶ABS，空調，9.00鋼絲胎（2)罐體容積按公告尺寸制作，約11立方米，前沖，後灑，後側噴，後平台高炮（均爲手動球閥），大流量億豐灑水泵（可自吸自排），水位計，消防接口，兩根等長輸水管，帶柴油副發動機及噴霧炮，噴霧炮安置于後工作平台，副發中置，射程80米，可遠程遙控控制，也可手動控制，其餘按廠内标配。(3)油漆：按公告要求噴塗。

風機參數

配套動力	50KW柴油發電機組
風機功率	18.5kW
液泵型式	三缸柱塞泵
噴霧流量	10--100L/min
工作壓力	1.5-3.5MPa
射程（靜風狀态）	水平60M
霧譜範圍	50-150μm
仰俯角度	-10°～45°（遙控全自動）
旋轉角度	360°往返可調（遙控自動）
車載式風送式噴霧機可以進行360的旋轉，灑水沒有盲區，噴霧均勻耗水量少，沒有大面積的積水。具有設計輕巧，流暢美觀，結構緊湊，使用維修方便，作業效率高等特點。産品采用三缸柱塞泵，流量大，耐腐蝕。以發動機爲動力源，可産生粗霧、細霧。廣泛用于大豆、小麥、玉米、棉花、馬鈴薯等農作物及中草藥、牧草、園林花卉等植物大面積的播前土壤處理。适用範圍：林場苗圃、城市綠化帶、标準化果園、園林綠化等，噴藥、病蟲害防治和公共場所的噴藥、消毒殺菌。
